Разъём Jack TRS 3,5 мм (металл)
Сломался штекер на микрофоне, наушниках или колонках? А может хотите собрать уникальный шнур или переходник для прокладки аудио сигнала? Просто возьмите и используйте разъём Jack TRS 3,5 мм для коммутации аналогового звука между самыми различными медиа устройствами.
Подробности

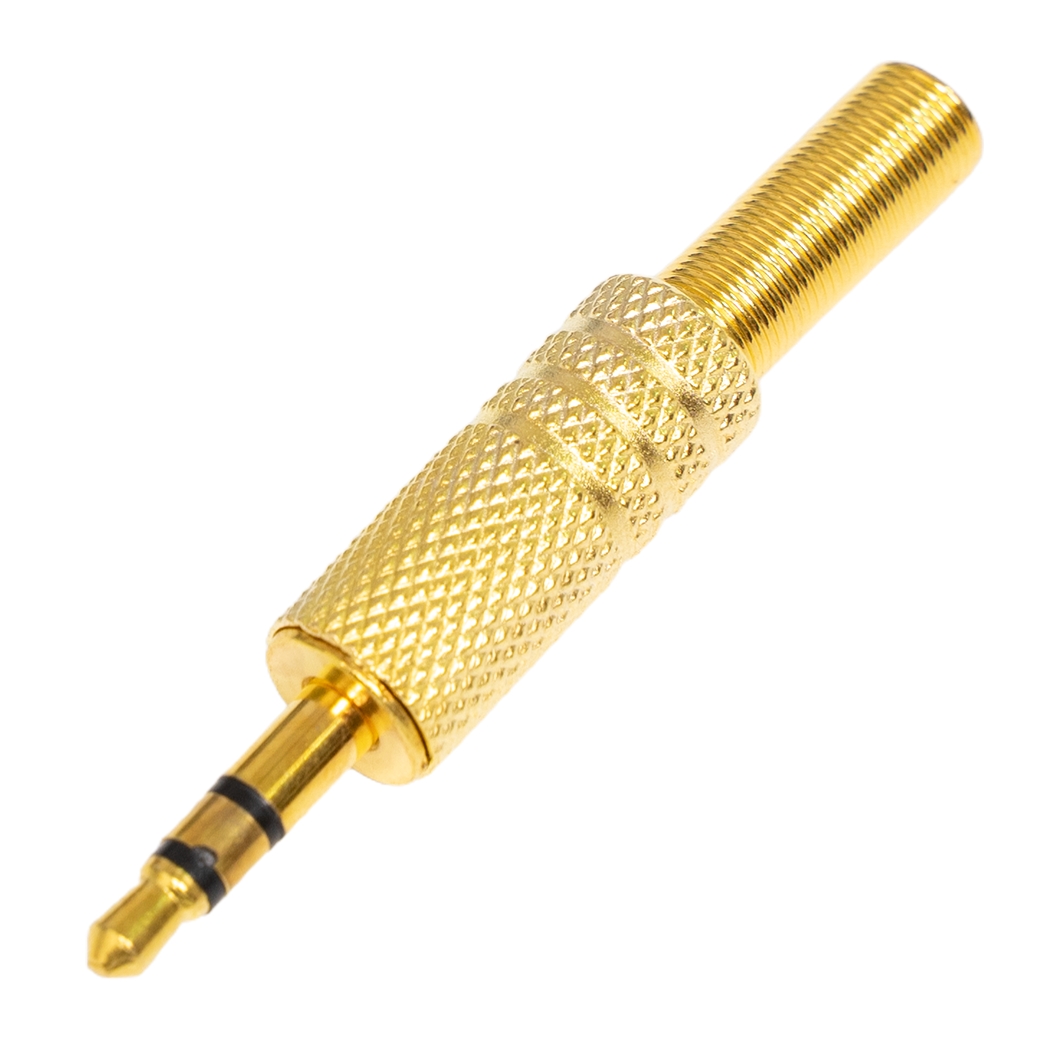

Разъём TRS 3,5 мм по кличке «джек» разработан для коммутации проводных аудио устройств. Модель TRS выполнена с наконечником диаметром 3,5 мм и предназначена для передачи двух аудио сигналов, так называемый стерео режим.

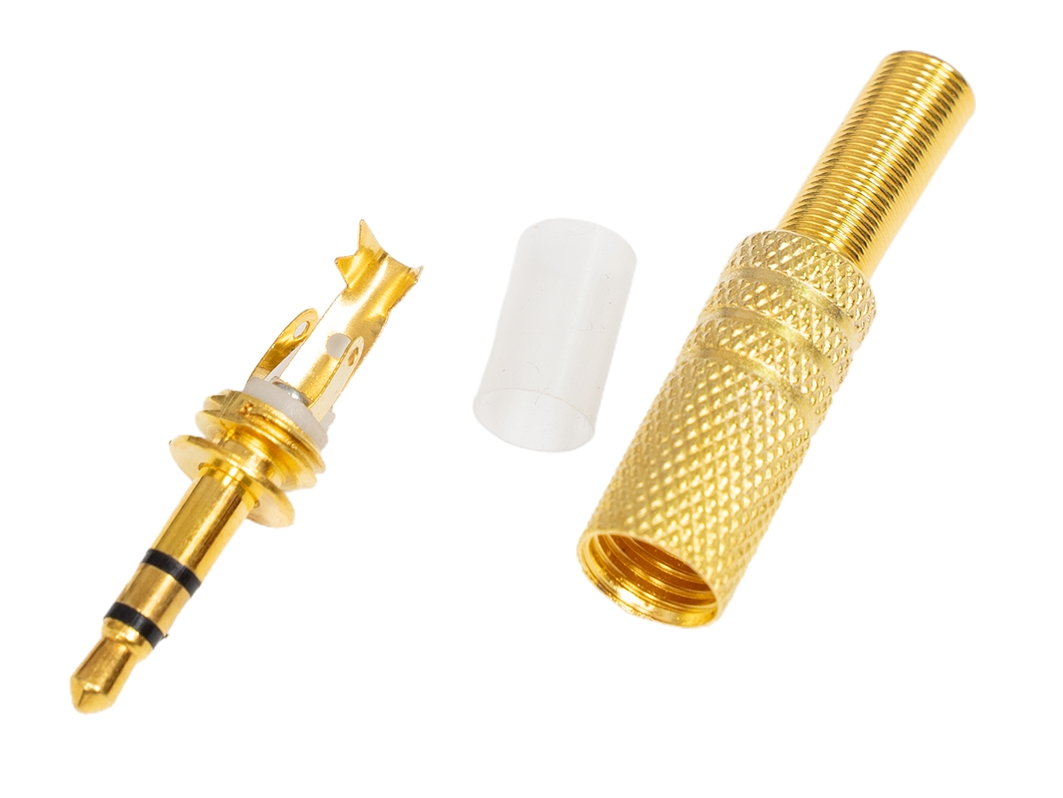

Разъём Jack TRS состоит из корпуса, стержня и диэлектрической прокладки. Корпус со стержнем выполнены из металла и скручены между собой с помощью резьбового соединения.
- Металлический корпус служит для защиты электрических контактов и оснащён специальным амортизатором «хвостом», который позволяет выходному кабелю гнуться только с безопасным радиусом изгиба.
- Металлический стержень Jack с одной стороны выполнен в виде штекера для подключения в ответное гнездо Jack, а с другой стороны — в виде контактов под пайку. Сопоставить между собой каждый контакт поможет распиновка разъёма или мультиметр.
- Диэлектрическая прокладка служит для защиты электрических контактов от коротко замыкания с корпусом разъёма.
Распиновка
| № контакта | Название | Назначение |
|---|---|---|
| 1 | Tip / наконечник | Сигнал / левый канал |
| 2 | Ring / кольцо | Сигнал / правый канал |
| 3 | Sleeve / гильза | Земля |
Монтаж
Приведём простую инструкцию — как припаять кабель к разъёму. При монтаже используйте распиновку разъёма.
- Разберите разъём: открутите корпус от стержня.
- Проденьте кабель через корпус и диэлектрическую прокладку.
- Припаяйте провода кабеля к соответствующим электрическим контактам на стержне.
- Соберите разъём: накрутите корпус на стержень.
Для монтажа кабеля к электрическим контактам понадобится паяльник и припой. Если вы не умеете паять ничего страшного, просто просмотрите наш обучающий видеоурок. А ещё рекомендуем обратить внимания на наши наборы по пайке, которые прокачают ваши скилы в паяльном жале.
Применение
Разъёмы семейства Jack применяться для коммуникации звука в наушниках, компьютерных колонках, плеерах, диктофонах, мобильных телефонах, видеокамерах и т.д. Благодаря ценовой доступности, мейкеры по всему миру также используют разъёмы Jack в своих аудио проектах.
Доступные альтернативы
- Если нужен коннектор в пластиковом корпусе, возьмите разъём Jack TRS 3,5 мм (пластик).
- Если нужен конектор для коммутации только одного аудио канала — моно режим, возьмите разъём Jack TS 3,5 мм (пластик).
Габаритный чертёж
Комплектация
- 1× Разъём Jack TRS 3,5 мм (металл)
Характеристики
- Модель: Разъём Jack TRS 3,5 мм (металл)
- Тип разъёма: Штекер / Male
- Количество электрических контактов: 3
- Сигнальных линий: 2
- Общая земля: 1
- Монтаж: на кабель
- Тип исполнения: прямой
- Диаметр входного кабеля: 1–5 мм
- Способ монтажа кабеля: пайка
- Цвет корпуса: золотой
- Материал корпуса: металл
- Материал стержня: металл
